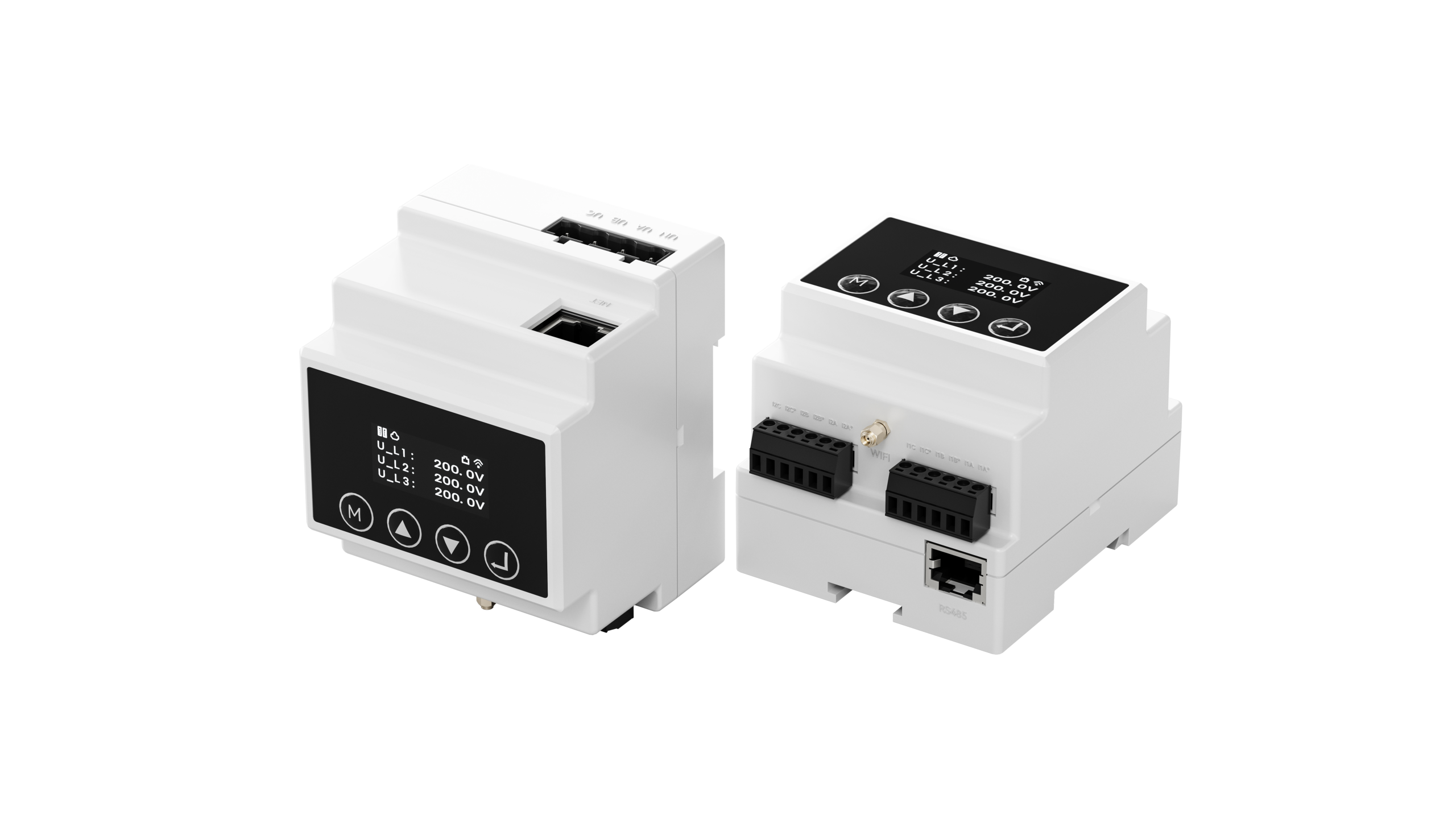

IoT iMETER PRO

Вимірюй. Підключай. Оптимізуй.

Трифазний лічильник електроенергії класу точності 0.5s із двоканальним підключенням ТС, відкритим стеком протоколів та хмарною IoT-архітектурою.

SunSpec EEBUS Modbus RTU MQTT Wi-Fi LAN
Монтаж на DIN-рейку 35 мм
0.5s клас точності Сертифікація IEC 62053-22
0 входів ТС Двоканальний моніторинг
0 протоколів Відкрита IoT-архітектура
0A макс. струм Потужність комерційного класу

Двоканальний облік

Дві точки вимірювання. Один пристрій.

Одночасний моніторинг споживання з мережі та генерації стороннього інвертора через незалежні канали ТС.

Utility Grid Main Supply 3rd-Party Inverter / DER CT CH-1 Grid Metering CT CH-2 Inverter Metering iMeter Pro 6 CT · Class 0.5s MEASUREMENT HUB CLOUD WattDesk Cloud SMART HOME EMS / HEMS WATTSONIC ECOSYSTEM WattMate WattMatic Home WattCision C&I Wi-Fi EEBUS Modbus

Імпорт / Експорт з мережі

Канал ТС 1 вимірює двонаправлений потік потужності у точці підключення до мережі. Відстежуйте імпорт, експорт та чисте споживання в реальному часі.

Генерація інвертора

Канал ТС 2 незалежно контролює генерацію будь-якого стороннього інвертора. Універсальна сумісність — працює з будь-яким сонячним, акумуляторним або гібридним інвертором.

Розрахунок надлишків

Перехресний аналіз обох каналів для точного обчислення доступної надлишкової потужності для термічного відведення, розподілу акумуляторів або заряджання електромобіля.

IoT-архітектура

Відкриті протоколи. Безшовна інтеграція.

Шість комунікаційних інтерфейсів забезпечують сумісність з будь-якою системою управління енергією.

mqtt-monitor — wattsonic@imeter
Застосунок

SunSpec Modbus

Інформаційні моделі РГЕ відповідно до IEEE 1547-2018. Стандартні блоки лічильника з 4-квадрантними даними енергії, коефіцієнтом потужності та частотою.

Відповідність IEC

EEBUS SPINE/SHIP

Нативний протокол розумного дому для управління енергією із захищеним транспортом TLS. Пряма комунікація з тепловими насосами, зарядними станціями для електромобілів та контролерами HEMS.

Захист TLS
Транспорт

Wi-Fi 802.11 b/g/n

Бездротове підключення для хмарної телеметрії, оновлення прошивки OTA та інтеграції з платформою WattDesk.

Ethernet 10/100

Дротове підключення для критично важливих інсталяцій. Канал передачі даних з низькою затримкою для диспетчеризації EMS у реальному часі.

RS485 Modbus RTU

Промислова послідовна шина для прямої комунікації з інвертором та інтеграції із застарілими BMS. До 32 пристроїв на одній шині.

MQTT 5.0

Легковісний обмін повідомленнями за моделлю публікація/підписка для хмарної телеметрії та віддаленого моніторингу. Ідеально підходить для масштабного управління парком пристроїв.

Публ./Підп.
Периферійний інтелект
Обчислення потужності в реальному часі
Частота дискретизації 10 мс
Виявлення несанкціонованого втручання
Локальний OLED-дисплей
Оновлення прошивки OTA
4-квадрантне вимірювання

Високоточний облік

Клас 0.5s. Чотириквадрантний. Трифазний.

Live
Q1 Active Import Q2 Reactive Import Q3 Active Export Q4 Reactive Export +Q (Inductive) -Q (Capacitive) -P (Export) +P (Import) 0.0 kW 0.0 kvar

Вимірювання потужності

Активна потужність (P) ±0.5%
Реактивна потужність (Q) ±0.5%
Повна потужність (S) ±0.5%
Коефіцієнт потужності (PF) ±0.5%

Електричні параметри

Напруга (L-N / L-L) ±0.5%
Струм (по фазах) ±0.5%
Частота ±0.01Hz
Енергія (кВт·год / квар·год) Class 0.5s

Пофазні дані

Напруга фази A / B / C 230 В (L-N)
Струм фази A / B / C до 400 А
Активна потужність по фазах Вт / кВт
Накопичувач енергії по фазах кВт·год

Модельний ряд

Від 120 А до 400 А. Рішення для будь-якої інсталяції.

iMeter

Стандарт
  • RS485 Modbus RTU
  • OLED-дисплей
  • Клас точності 0.5s
  • Один або два канали ТС
  • Монтаж на DIN-рейку
RS485 Wi-Fi LAN

iMeter Pro

IoT Ready
  • RS485 + Wi-Fi + LAN
  • OLED-дисплей
  • Клас точності 0.5s
  • Один або два канали ТС
  • SunSpec + EEBUS
  • Хмара WattDesk
  • Оновлення OTA
RS485 Wi-Fi LAN
Series
CT Channels
Max Current
iMeter-1CT-120A
Single CT · 3 inputs 120A RS485
16 моделей доступно у всіх конфігураціях

Технічні дані

Специфікації

Електричний вхід

Номінальна напруга
230V (L-N) / 400V (L-L)
Частота
50 – 60 Гц
Конфігурація фаз
Трифазна, 4-провідна
Діапазон макс. струму
120 А / 200 А / 300 А / 400 А (через ТС)

Точність

Активна енергія
Клас 0.5s (IEC 62053-22)
Реактивна енергія
Клас 2 (IEC 62053-23)
Напруга / Струм
±0,5%
Потужність / Коефіцієнт потужності
±0,5%

Комунікація

Дротовий послідовний
RS485 Modbus RTU
Бездротовий
Wi-Fi 802.11 b/g/n (Pro)
Ethernet
10/100 Мбіт/с RJ45 (Pro)
Енергетичні протоколи
SunSpec Modbus, EEBUS SPINE/SHIP
IoT-повідомлення
MQTT 5.0 (Pro)

Механічні характеристики

Габарити
86 × 72 × 70 мм
Вага
150 г
Монтаж
DIN-рейка 35 мм
Ступінь захисту
IP20

Умови експлуатації

Робоча температура
-30 ~ +60 ℃
Вологість
<95% RH, без конденсації
Висота
<3 000 м
Дисплей
OLED

Інтеграція в екосистему

Інтелектуальний периферійний вузол WattDesk.

Портал WattDesk

Хмарна панель моніторингу з візуалізацією потоків потужності в реальному часі, історичною аналітикою та управлінням парком об'єктів.

Перемикач WattMate

У парі з WattMate, iMeter надає сигнал виявлення надлишків, що забезпечує інтелектуальне термічне відведення з точністю до вата.

WattMatic Home

Побутовий контролер HEMS для інтелектуального планування навантажень, оптимізації власного споживання ФЕС та реагування на динамічні тарифи.

WattCision C&I

Платформа управління енергією для комерційного та промислового сектору з контролем пікового навантаження, аналізом якості електроенергії та агрегацією даних кількох лічильників.

HEMS / Сторонні системи

Протоколи EEBUS та SunSpec забезпечують пряму інтеграцію з будь-якою сумісною системою управління домашньою енергією, тепловим насосом або зарядною станцією для електромобіля.

Відкрита архітектура

Регістри Modbus RTU повністю задокументовані. Створюйте власну інтеграцію з будь-якою платформою EMS, SCADA або BMS.

Оберіть iMeter.

Повідомте нам ваші вимоги до обліку. Ми рекомендуємо оптимальну модель, конфігурацію ТС та стек протоколів.

Замовити консультацію Завантажити технічний опис
